Maquinaria para procesamiento de madera Nuevo centro de mecanizado CNC de cuatro ejes de alta velocidad

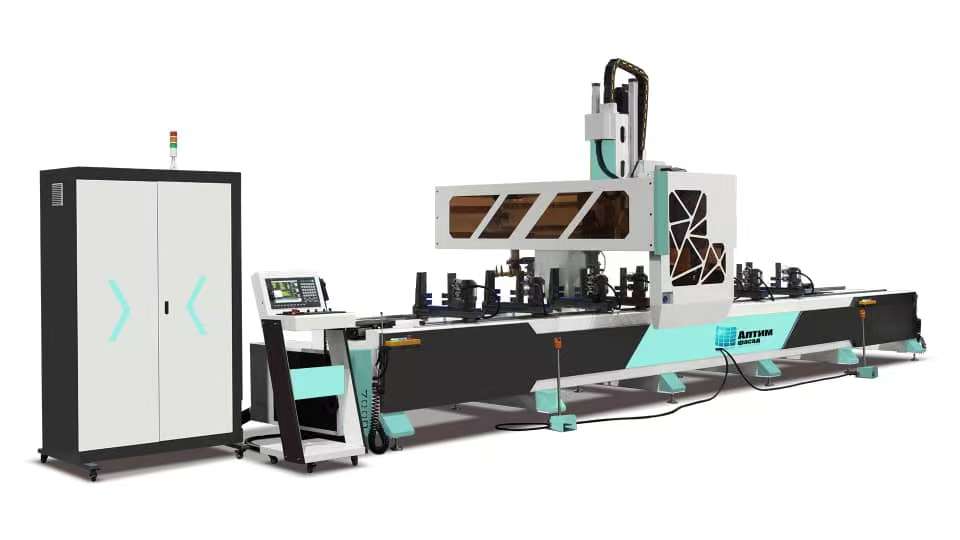

Nombre: Centro de mecanizado CNC de pórtico de 4 ejes

Modelo: LGS-CNC-10000

Características del equipo:

(1) Es adecuado para el fresado y tallado de diversos agujeros y ranuras de muros cortina de aluminio y perfiles industriales de aluminio, combinado con software de programación 3D y la realización perfecta del procesamiento de taladrado y fresado.

(2) (2) Utilizando el sistema de control de importación original, servomotor, con tornillo de bola de alta calidad, dientes de rectificado de riel guía lineal y cojinetes de alta velocidad y otras instituciones para garantizar que el equipo tenga una alta precisión de procesamiento.

(3) La posición de la abrazadera puede localizar automáticamente el área de procesamiento.

(4) Banco doble pueden ser dos o dos perfiles al mismo tiempo, alimentación interactiva, sin interferencias entre sí.

(5) Con biblioteca de herramientas de 12 estaciones, con un par de placas de corte, cambio automático de herramientas, procesamiento de autocorte

Contacta ahora

Detalles de producto

(1) Utilizando el husillo eléctrico de alta velocidad importado de Italia, puede completar el procesamiento de cualquier ángulo en ± 90° , con alta eficiencia de trabajo.

(2) Bastidor: Dispone de sistema de lubricación automática de guías lineales y husillos de bolas.

(3) Husillo: Potencia 18+-. Refrigeración por agua. Y definitivamente con un codificador que pueda cortar el hilo.

(4) agregar un sistema de suministro de refrigerante al área de corte.

(5) Biblioteca de herramientas de 12 estaciones, insertos de corte dobles, cambio automático de hoja, procesamiento automático.

(6) Estación de sujeción de 10 herramientas con movimiento automático.

(7) El convertidor de frecuencia debe ser un 50% más potente que el husillo, ese es el mínimo.

Itinerario longitudinal del eje X	10000 mm
Itinerario longitudinal del eje Y/Ruta longitudinal a lo largo del eje Y	1300 mm
Recorrido longitudinal del eje Zraro /Ruta longitudinal a lo largo del eje Z	550 mm
incógnita eje operación velocidad / Velocidad del ejeincógnita	0-80 m/min
Y eje operación velocidad / Velocidad del ejeY	0-30 m/min
CON eje operación velocidad / Velocidad del ejeCON	0-20 m/min
eje principal velocidad / velocidad del eje principal	0-24000 rpm
potencia del husillo	Husillo de refrigeración por agua de 18,00 kW con codificador

Rango de rotación del husillo / Rango de rotación del husillo	-90°~0°~+90°
tienda de herramientas	12 toneladas el el yo s	Recoge y portaherramientas HSK-F63
Longitud máxima de montaje de la herramienta	165 mm
Potencia total instalada / Capacidad instalada total	aqo
Estación de sujeción	10
Rango de tamaño de procesamiento	650 * 250 * 1 0 0 00 mm (arriba) 435 * 250 * 1 0 0 00 mm (lado)
dimensión del contorno	1300023502550 mm
Peso	Aproximadamente 8 5 00,00 Kg
