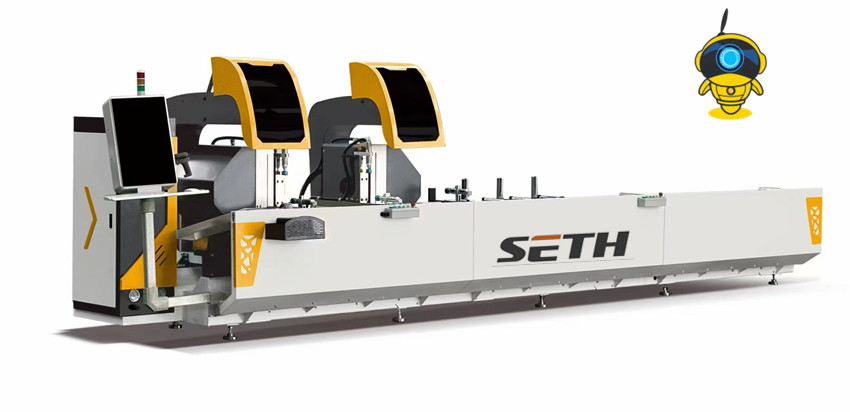

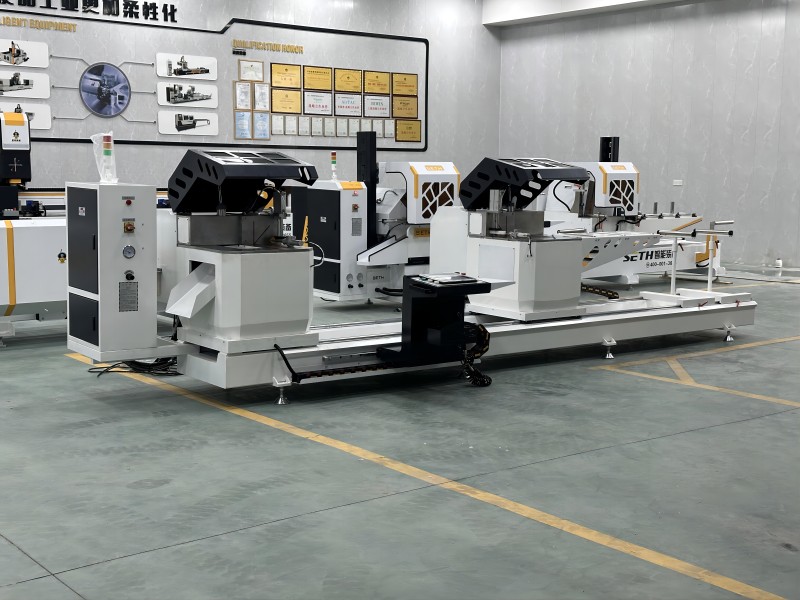

Introducción a la sierra de corte de doble cabezal CNC con perfil de aluminio y hoja de sierra de 600 mm
En el dinámico sector del procesamiento de perfiles de aluminio, la sierra de corte CNC de doble cabezal con hoja de sierra de 600 mm para perfiles de aluminio se perfila como un equipo revolucionario e indispensable. Diseñada con precisión e innovación, esta máquina de vanguardia está diseñada para satisfacer las diversas y exigentes demandas de las industrias manufactureras modernas.
1. Función
1.1 Ajuste preciso del ángulo
La máquina está equipada con un sistema de ajuste de ángulo de última generación. Servomotores, a menudo importados para mayor fiabilidad, accionan los engranajes reductores, lo que permite que las hojas de sierra giren y se posicionen en un amplio rango, generalmente de 45° a 90°. En algunos modelos avanzados, el ajuste de ángulo puede incluso alcanzar los 157,5°, lo que permite cortes altamente personalizados y complejos. Esta característica es especialmente crucial para aplicaciones como la fabricación de ventanas y puertas de aluminio, donde se requieren ángulos de inglete precisos para un ensamblaje perfecto.
1.2 Operación con dos cabezales
Con dos cabezales de corte, esta máquina ofrece una notable flexibilidad operativa. Los dos cabezales pueden funcionar de forma independiente o simultánea. En modo independiente, el cabezal móvil puede realizar una alimentación continua, mientras que el cabezal fijo realiza cortes cíclicos. Este modo es eficiente para procesar una gran cantidad de perfiles cortados por un solo extremo. En modo de funcionamiento simultáneo, la máquina puede cortar la longitud requerida del perfil de aluminio y los ángulos en ambos extremos de una sola vez. Esto no solo mejora significativamente la eficiencia de producción, sino que también garantiza una calidad constante en cada corte.
1.3 Proceso de corte automatizado
Integrada con tecnología avanzada de control numérico (NC), la máquina puede cortar automáticamente perfiles de aluminio con diferentes especificaciones. Los operadores solo necesitan introducir los parámetros de corte, como la longitud, el ángulo y la cantidad, en el ordenador de control industrial de alta calidad. Este controla con precisión el movimiento de los cabezales de corte, la velocidad de avance y otras operaciones, reduciendo el error humano y garantizando resultados de corte de alta precisión. Algunos modelos también admiten la entrada directa de datos externos, lo que facilita una integración perfecta con otros sistemas de fabricación.
1.4 Alimentación suave y corte estable
Para garantizar un rendimiento de corte estable, la hoja de sierra suele accionarse mediante un mecanismo de transmisión con amortiguación gas-líquido. Este mecanismo permite que la hoja avance a una velocidad uniforme, reduciendo eficazmente la vibración y garantizando un corte suave. Además, el sistema de alimentación suele incorporar pares de guías lineales importadas, que ofrecen alta precisión y estabilidad, mejorando aún más la calidad del corte.
2. Parámetros
2.1 Especificaciones de la hoja de sierra
El diámetro estándar de la hoja de sierra es de 600 mm, lo que es adecuado para cortar una amplia gama de perfiles de aluminio. El grosor de la hoja suele ser de unos 4,8 mm y el diámetro del orificio interior (tamaño del orificio) es de 30 mm. El número de dientes de la hoja de sierra con punta de carburo puede variar, pero una configuración común tiene 144 dientes, lo que proporciona un equilibrio óptimo entre velocidad y calidad de corte. La hoja de sierra gira a alta velocidad, normalmente en el rango de 520 a 6000 rpm, según el modelo y los requisitos de corte específicos.
2.2 Capacidad de corte
Longitud de corteCon un ángulo de corte de 90°, la longitud de corte puede variar desde 520 mm hasta 6000 mm. Con un ángulo de corte de 45°, la longitud de corte suele oscilar entre 820 mm y 6000 mm. Algunos modelos de alta gama, con software de soporte, pueden incluso dimensionar perfiles de hasta 12000 mm de longitud.
Altura y ancho de corteLa altura máxima de corte suele ser de 200 mm y el ancho máximo de corte de 650 mm. Con un ángulo de corte de 45°, el tamaño máximo de corte puede ser de 140 x 410 mm, mientras que con un ángulo de corte de 90° puede ser de 200 x 380 mm. Cuando los dos cabezales están cerca uno del otro, el tamaño neto de corte a 90° es de 500 mm, y con un ángulo de 45° hacia adentro, también es de 500 mm.
2.3 Potencia y velocidad
Potencia del motor de corteCada motor de corte suele tener una potencia de 3 a 4 kW. Por ejemplo, en algunos modelos, los motores de sierra son de 4,0 kW con una velocidad de rotación de 3000 rpm. Esta configuración de alta potencia garantiza suficiente fuerza de corte para el procesamiento eficiente de diversos perfiles de aluminio.
Velocidad de alimentación del cortadorLa velocidad de avance de la cortadora se ajusta de forma continua, generalmente entre 0 y 3 m/min. Esto permite a los operadores ajustar la velocidad de avance según el grosor y la dureza del perfil de aluminio que se está cortando, garantizando así resultados de corte óptimos.
2.4 Precisión
Tolerancia de longitud de localización repetidaLa máquina está diseñada para lograr un alto nivel de precisión. La tolerancia de longitud de posicionamiento repetitivo suele estar dentro de un rango muy estrecho, típicamente de ±0,1 mm por metro de longitud de corte. Esto garantiza que cada perfil de corte tenga una longitud consistente, lo cual es crucial para un ensamblaje de alta calidad.
Tolerancia del ángulo de corteLa tolerancia del ángulo de corte también es extremadamente precisa, generalmente entre ±0,1° y ±0,5°, según el modelo. Este control de ángulo de alta precisión permite la producción de componentes con ángulos de inglete y bisel precisos.
3. Solicitud
3.1 Fabricación de ventanas y puertas de aluminio
En la industria de ventanas y puertas de aluminio, la sierra de corte CNC de doble cabezal con hoja de sierra de 600 mm es la base del proceso de producción. Se utiliza para cortar perfiles de aluminio en las longitudes y ángulos requeridos para la fabricación de marcos y hojas. El preciso ajuste del ángulo y la alta precisión de corte garantizan un ajuste perfecto de las ventanas y puertas, mejorando su estética y funcionalidad. Por ejemplo, al crear marcos de ventana con juntas a inglete, la máquina puede cortar los perfiles en ángulos exactos de 45°, logrando esquinas sin juntas.
3.2 Producción de muro cortina de aluminio
Los muros cortina de aluminio son un elemento común en la arquitectura moderna. La sierra de corte CNC de doble cabezal desempeña un papel fundamental en el procesamiento de los perfiles de aluminio de gran tamaño utilizados en la construcción de muros cortina. Permite cortar los perfiles a las longitudes y ángulos específicos requeridos para los complejos diseños de muros cortina. La capacidad de manejar perfiles anchos y largos, junto con su corte de alta precisión, garantiza que los componentes del muro cortina se fabriquen según las especificaciones exactas, lo que contribuye a la integridad estructural y al atractivo visual de la fachada del edificio.
3.3 Procesamiento de perfiles industriales de aluminio
En aplicaciones industriales, como la fabricación de estructuras de maquinaria, sistemas de transporte y equipos de automatización, los perfiles de aluminio se utilizan ampliamente gracias a su alta relación resistencia-peso. La sierra de corte CNC de doble cabezal con hoja de sierra de 600 mm se utiliza para cortar estos perfiles industriales de aluminio en los tamaños y formas adecuados. Su funcionamiento con doble cabezal y su capacidad de corte a alta velocidad la hacen ideal para la producción en masa, lo que permite a los fabricantes satisfacer las demandas del mercado industrial con eficiencia.
3.4 Fabricación de plantillas y accesorios de aluminio
Las plantillas y accesorios de aluminio son esenciales en diversos procesos de fabricación, como en las industrias automotriz y aeroespacial. La sierra cortadora CNC de doble cabezal puede cortar con precisión perfiles de aluminio para crear estas plantillas y accesorios. El corte preciso garantiza que las plantillas y los accesorios tengan las dimensiones correctas, lo cual es fundamental para el posicionamiento y procesamiento preciso de las piezas de trabajo en operaciones de fabricación posteriores.
